Czujnik położenia wału korbowego, oznaczany jako CKP, nie ma jednej lokalizacji pasującej do wszystkich samochodów. Najczęściej znajdziesz go przy kole zamachowym od strony skrzyni biegów, przy kole pasowym wału albo w dolnej części bloku silnika. Przed wymianą sprawdź, czy nie szukasz czujnika wałka rozrządu, czyli CMP.
CKP przekazuje sterownikowi silnika informację o położeniu i prędkości obrotowej wału korbowego. Bez tego sygnału sterownik może nieprawidłowo sterować zapłonem, wtryskiem albo rozruchem.
Jakie objawy wskazują na awarię?
Uszkodzony czujnik lub jego instalacja może powodować objawy przypominające awarię układu paliwowego, zapłonowego albo problem z zasilaniem sterownika. Najczęściej pojawiają się:
- trudności z uruchomieniem silnika, szczególnie po rozgrzaniu,
- nagłe gaśnięcie podczas jazdy lub przy dojeżdżaniu do skrzyżowania,
- szarpanie i nierówna praca na biegu jałowym,
- zapisany kod P0335 dotyczący obwodu czujnika położenia wału.
Sam kod P0335 nie zawsze oznacza uszkodzony element. Przyczyną może być przerwany przewód, luźna wtyczka, korozja styków, zakłócenia sygnału albo problem z kołem impulsowym. Dlatego wymiana „na ślepo” nie jest dobrym pierwszym krokiem.

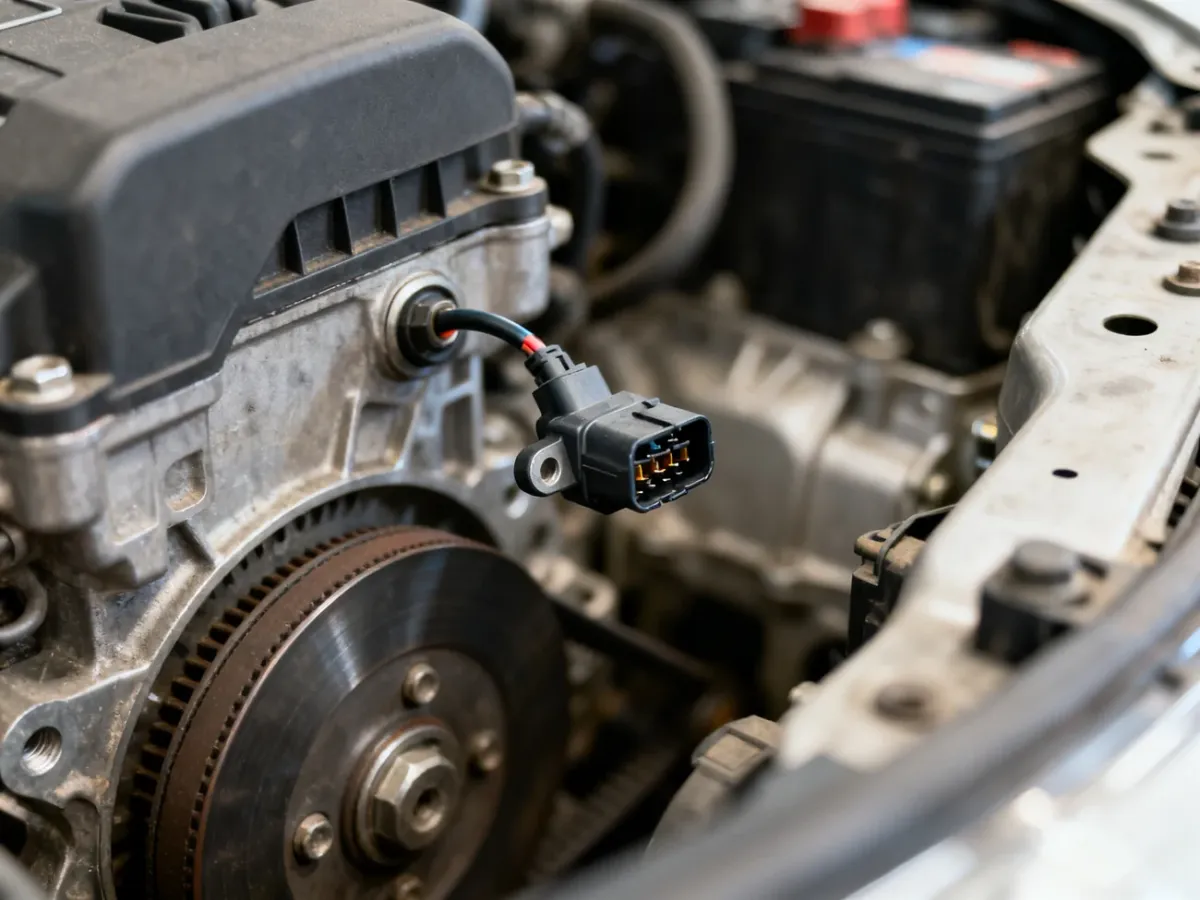

Gdzie fizycznie znajduje się czujnik położenia wału?
W pierwszej kolejności sprawdź instrukcję serwisową dla konkretnego modelu i kodu silnika. W typowych konstrukcjach CKP znajduje się w jednym z trzech miejsc:
- przy kole zamachowym, od strony skrzyni biegów,
- w pobliżu koła pasowego wału korbowego, często za osłoną lub w nadkolu,
- w dolnej albo tylnej części bloku silnika, niedaleko filtra oleju lub obudowy skrzyni.
Dostęp często uzyskuje się od dołu samochodu. W niektórych silnikach trzeba zdjąć osłonę podwozia, koło lub elementy osłaniające koło pasowe. Przebieg przewodu bywa łatwiejszą wskazówką niż sam czujnik – zacznij od znalezienia wtyczki i prześledź kabel do miejsca montażu.
Przykłady z konkretnych aut pokazują, dlaczego nie należy przenosić lokalizacji między modelami. W Audi 100 C4 z silnikiem V6 czujnik może znajdować się po stronie kierowcy, w rejonie tylnej części silnika. W Nissanie Primera P12 1.8 spotyka się go z tyłu, w dolnej części bloku, w pobliżu filtra oleju. Te informacje dotyczą określonych wersji i nie są instrukcją dla każdego silnika.

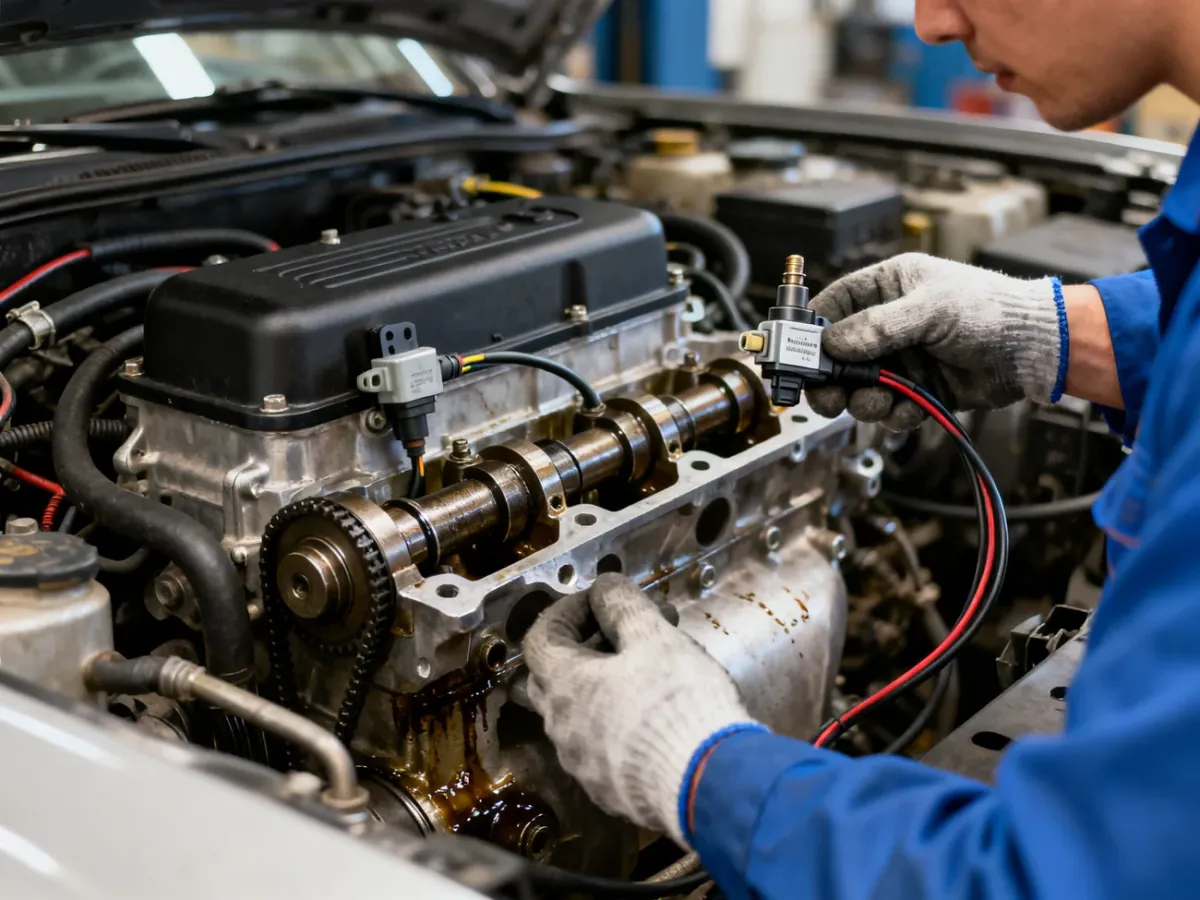

CKP a CMP – jak ich nie pomylić?
Czujnik wału korbowego i czujnik wałka rozrządu mogą wyglądać podobnie, a ich przewody bywają prowadzone w zbliżonych miejscach. Pełnią jednak różne funkcje:
| Element | Lokalizacja | Funkcja | Typowe objawy awarii |
|---|---|---|---|
| Czujnik CKP | Wał korbowy, koło zamachowe lub dolna część bloku | Określa położenie i prędkość obrotową wału | Brak rozruchu, gaśnięcie, szarpanie, kod P0335 |
| Czujnik CMP | Głowica, okolice wałka rozrządu lub pokrywy zaworów | Rozpoznaje położenie wałka rozrządu | Trudny rozruch, spadek mocy, nierówna praca, błędy synchronizacji |
| Instalacja czujnika | Wtyczka i przewód między czujnikiem a sterownikiem | Przesyła sygnał pomiarowy | Usterka okresowa, zanik sygnału, błędy powracające po skasowaniu |
Element zamontowany wysoko przy pokrywie zaworów zwykle jest czujnikiem wałka rozrządu, a nie czujnikiem wału. Ostateczne rozpoznanie wymaga jednak porównania z dokumentacją konkretnego silnika.
Jak sprawdzić i wymienić czujnik?
Postępuj według kolejności, która pozwala wykluczyć problem z instalacją przed zakupem części:
- Odczytaj błędy sterownika. Sprawdź, czy pojawia się P0335 oraz czy błąd wraca po skasowaniu. Podczas kręcenia rozrusznikiem obserwuj też, czy tester widzi prędkość obrotową silnika.
- Sprawdź wtyczkę i przewód. Szukaj przetarć, załamań, oleju, wilgoci, luźnych pinów i śladów korozji. Usterka może ujawniać się dopiero po rozgrzaniu lub przy poruszaniu wiązką.
- Oceń dostęp. W wielu samochodach potrzebny jest kanał albo podnośnik. Nie pracuj pod autem opartym wyłącznie na lewarku. Jeżeli czujnik znajduje się blisko koła pasowego, zdejmowanie osłon powinno odbywać się zgodnie z instrukcją serwisową.
- Sprawdź sygnał. Multimetr może pomóc w prostych pomiarach rezystancji, ale nie zawsze wykryje usterkę występującą tylko podczas pracy. Lepszy obraz daje oscyloskop, który pozwala ocenić przebieg sygnału CKP i jego zanikanie.
- Wymień element dopiero po potwierdzeniu usterki. Odłącz akumulator, wypnij złącze, odkręć śrubę mocującą i wyjmij czujnik zgodnie z procedurą dla danego silnika. Przed montażem nowej części oczyść gniazdo i sprawdź stan uszczelnienia.
- Skasuj błąd i wykonaj próbę. Po podłączeniu nowego czujnika uruchom silnik, sprawdź ponownie pamięć usterek i upewnij się, że sygnał obrotów jest stabilny.
Nie stosuj uniwersalnych wartości pomiarowych bez sprawdzenia dokumentacji. Dla przykładowych wersji Audi 100 C4 podawano zakres około 480 Ω–1 kΩ, ale wynik zależy od rodzaju czujnika i silnika. W niektórych nowszych konstrukcjach pomiar rezystancji nie daje miarodajnej odpowiedzi, dlatego ważniejsza może być kontrola zasilania, ciągłości przewodów i przebiegu sygnału.
Na co uważać przed wymianą?
Przed rozpoczęciem pracy sprawdź kilka podstawowych kwestii:
- czy odczytano błędy i potwierdzono, że dotyczą obwodu CKP,
- czy skontrolowano wtyczkę, przewody oraz połączenia ze sterownikiem,
- czy silnik i elementy w jego pobliżu są wystarczająco chłodne,
- czy samochód jest stabilnie podparty na podnośniku lub ustawiony nad kanałem,
- czy nowy czujnik pochodzi od sprawdzonego producenta i ma właściwy numer dla danego silnika.
Tanie zamienniki mogą generować sygnał o niewłaściwej jakości, mimo że fizycznie pasują do gniazda. Jeśli po wymianie problem pozostał, nie zakładaj od razu, że potrzebny jest kolejny czujnik. Sprawdź wiązkę, koło impulsowe i synchronizację sygnałów CKP oraz CMP.
Najpewniejsza droga to potwierdzenie usterki pomiarem i dokumentacją serwisową. Sama lokalizacja czujnika ułatwia naprawę, ale nie zastępuje diagnozy.
Praca pod samochodem i przy układzie napędowym wymaga odpowiednich zabezpieczeń. Jeśli nie masz podnośnika, przyrządów pomiarowych lub doświadczenia, zleć diagnostykę i wymianę warsztatowi.
